使用Intel CS for WebRTC 4.2.1 搭建实时音视频通讯系统

Intel CS for WebRTC 升级到4.2.1后,需要的软件包进行了更新,安装过程中一些小的细节也需要注意一下。

1.操作系统 :

CentOS* 7.6, Ubuntu 18.04 LTS,本次测试,我使用的Ubuntu 18.04 LTS。

2.手动安装依赖包

node.js 8.15.0,貌似仅支持这个版本。

下载:https://nodejs.org/dist/v8.15.0/node-v8.15.0-linux-x64.tar.gz

解压并安装:

     tar -xzvf node-v8.15.0-linux-x64.tar.gz

     mv node-v8.15.0-linux-x64 /opt/
     ln -s /opt/node-v8.15.0-linux-x64/bin/node /usr/local/bin/node
     ln -s /opt/node-v8.15.0-linux-x64/lib/node_modules/npm/bin/npm-cli.js /usr/local/bin/npm

3.下载 Intel CS for WebRTC,需要先登录,如果没有注册,先注册。在页面上点击下载:

或者直接下载:

wget http://registrationcenter-download.intel.com/akdlm/irc_nas/15608/Intel_CS_WebRTC.v4.2.1.zip

4.解压后包括如下文件:

再解压对应的MCU文件,得到Release-v4.2.1的目录。

5.开始安装

cd Release-v4.2.1

bin/init-all.sh –deps –software

我使用的软件编码,如果有Intel硬件编码芯片,可以使用hardware。

在安装的过程中,会提示mongodb的账户等信息,所有提示都直接回车即可。

6.配置对外服务IP

如果服务直接配置了对外服务的IP,请跳过本步;如果使用的虚机有EIP,需要配置对外服务的IP,假设对外服务IP为120.92.100.101(下同)。

vi webrtc_agent/agent.toml

修改:

network_interfaces = []

为:

network_interfaces = [{name = “eth0”, replaced_ip_address = “120.92.100.101”}]

vi portal/portal.toml

修改:

ip_address=””

为:

ip_address=”120.92.100.101”

7.配置UDP通讯端口

如果是虚机,在虚机网络管理中打开UDP的可访问端口,推荐范围2000-9000,同时需要在配置文件中进行配置。

vi webrtc_agent/agent.toml

修改:

          # The webrtc port range

          maxport = 0 #default: 0

minport = 0 #default: 0

为:

          # The webrtc port range

           maxport = 9000 #default: 0

minport = 2000 #default: 0

8.打开TCP通讯端口

如果是虚机,在虚机网络管理中打开TCP和UDP的可访问端口,推荐范围2000-9000

9.关闭防火墙(需要管理员权限)

ufw disable

10.启动 Intel CS WebRTC

./bin/start-all.sh

如果没有报错,表示启动功能,并最后看到下面的字样:

      1 rooms in this service.

sampleRoom Id: XXXXXXX

11.在手机上,通过Chrome浏览器,使用默认room进行音视频通话

https://120.92.100.101:3004/

成功后,会看到两个窗口,上面是本地的采集窗口,下面是视频通讯的多窗口

如果没有正常显示,可以通过Chrome浏览器的开发工具查看具体的原因。

12.使用另外一台手机,或者把链接发给你的朋友,使用Chrome浏览器打开链接,就可以进行视音频通话了。

HLS协议直播延时优化(35s到10S)

1、首先要了解HLS延时的机制,也就是为什么会延时,延时主要发生在什么地方。

HTTP Live Streaming 并不是一个真正实时的流媒体系统,这是因为对应于媒体分段的大小和持续时间有一定潜在的时间延时。在客户端,至少在一个分段媒体文件被完全下载后才能够开始播放,而通常要求下载完两个媒体文件之后才开始播放以保证不同分段音视频之间的无缝连接。此外,在客户端开始下载之前,必须等待服务器端的编码器和流分割器至少生成一个TS文件,这也会带来潜在的时延。服务器软件将接收到的流每缓存一定时间后包装为一个新的TS文件,然后更新m3u8文件。m3u8文件中只保留最新的几个片段的索引,以保证观众任何时候连接进来都会看到较新的内容,实现近似直播的效果。这种方式的理论最小延时为一个ts文件的时长,一般为2-3个ts文件的时长。

所以,hls的延时主要由以下三个部分组成:

(1)服务器端的编码器和流分割器生成TS文件的时间

(2)客户端下载TS文件的时间,而通常要求下载完两个TS媒体文件

(3)客户端解码并播放时间

这三个方面里面,前两个方面我们是可以控制调节的,对于第三个方面只能取决于客户端的性能。

2、具体优化方法

由于服务器端生成TS流段需要时间,那么我们可以调节每段TS文件的大小,让其小些,那么服务器生成它的速度就加快,时间缩短。这样一来,客户端下载第一段或者前两段的时间就会减少,延时就会降低。根据上述的方式可以更改HLS的分段大小,方法是修改nginx配置文件nginx.conf,默认情况下nginx.conf文件的hls配置部分如下:

复制代码
rtmp {
    server {
        listen 1935;
        chunk_size 4096;
        application live {
                live on;
        }
        hls on;
        hls_path /tmp/hls;
    }
}
复制代码

文件并没有设置HLS 分段长度,添加设置:

hls_fragment  1s;

将每段的长度限定为1s,HLS官方推荐的是10s,但是在我这里10s延时太大。但是段的时长越短,服务器的负载越大,延时越少。对于这句话我不是十分理解,至少我并没有发现服务器负载增加。当每段的长度固定之后,播放列表的长度也会影响延时时间,而且会对再次播放时的开始时间产生影响,非首次播放时,客户端会在播放列表的开头开始播放,所以总的延时时间等于播放列表长度加上上述的延时时间。所以将播放列表长度不要设置太大:

hls_playlist_length 3s;

这样设置完之后的配置文件RTMP模块配置部分为:

复制代码
rtmp {
    server {
        listen 1935;
        chunk_size 4096;
        application live {
                live on;
        }
        hls on;
        hls_path /tmp/hls;
        hls_fragment 1s;
        hls_playlist_length 3s;
    }
}
复制代码

配置完成后重新启动nginx,重新使用ffmpeg推流,结果延时时间降到7~8s。

优化前测试结果:26S




优化后VLC播放测试结果:11s






贵在坚持,相信自己.

直播视频码流、码率、采样率、比特率、帧速率、分辨率、高清视频的概念

高清视频主要编码




480P格式:720×480

720P格式:1280×720 【表现体育节目、快速运动的视频时,720P更明显】

1080P格式:1920×1080 【适合普通电视节目、电影等慢速运动的视频时,1080P更明显】

1、码流(码率)




       码流(Data Rate)是指视频文件在单位时间内使用的数据流量,也叫码率或码流率,通俗一点的理解就是取样率,是视频编码中画面质量控制中最重要的部分,一般我们用的单位是kb/s或者Mb/s。一般来说同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。码流越大,说明单位时间内取样率越大,数据流,精度就越高,处理出来的文件就越接近原始文件,图像质量越好,画质越清晰,要求播放设备的解码能力也越高。

当然,码流越大,文件体积也越大,其计算公式是文件体积=时间X码率/8。例如,网络上常见的一部90分钟1Mbps码流的720P RMVB文件,其体积就=5400秒×1Mb/8=675MB。

通常来说,一个视频文件包括了画面及声音,例如一个RMVB的视频文件,里面包含了视频信息和音频信息,音频及视频都有各自不同的采样方式和比特率,也就是说,同一个视频文件音频和视频的比特率并不是一样的。而我们所说的一个视频文件码流率大小,一般是指视频文件中音频及视频信息码流率的总和。

以以国内最流行,大家最熟悉的RMVB视频文件为例,RMVB中的VB,指的是VBR,即Variable Bit Rate的缩写,中文含义是可变比特率,它表示RMVB采用的是动态编码的方式,把较高的采样率用于复杂的动态画面(歌舞、飞车、战争、动作等),而把较低的采样率用于静态画面,合理利用资源,达到画质与体积可兼得的效果。

码率和取样率最根本的差别就是码率是针对源文件来讲的。



2、采样率




采样率(也称为采样速度或者采样频率)定义了每秒从连续信号中提取并组成离散信号的采样个数,它用赫兹(Hz)来表示采样率是指将模拟信号转换成数字信号时的采样频率,也就是单位时间内采样多少点。一个采样点数据有多少个比特。比特率是指每秒传送的比特(bit)数。单位为 bps(Bit Per Second),比特率越高,传送的数据越大,音质越好.比特率 =采样率 x 采用位数 x声道数.

采样率类似于动态影像的帧数,比如电影的采样率是24赫兹,PAL制式的采样率是25赫兹,NTSC制式的采样率是30赫兹。当我们把采样到的一个个静止画面再以采样率同样的速度回放时,看到的就是连续的画面。同样的道理,把以44.1kHZ采样率记录的CD以同样的速率播放时,就能听到连续的声音。显然,这个采样率越高,听到的声音和看到的图像就越连贯。当然,人的听觉和视觉器官能分辨的采样率是有限的,基本上高于44.1kHZ采样的声音,绝大部分人已经觉察不到其中的分别了。

而声音的位数就相当于画面的颜色数,表示每个取样的数据量,当然数据量越大,回放的声音越准确,不至于把开水壶的叫声和火车的鸣笛混淆。同样的道理,对于画面来说就是更清晰和准确,不至于把血和西红柿酱混淆。不过受人的器官的机能限制,16位的声音和24位的画面基本已经是普通人类的极限了,更高位数就只能靠仪器才能分辨出来了。比如电话就是3kHZ取样的7位声音,而CD是44.1kHZ取样的16位声音,所以CD就比电话更清楚。

当你理解了以上这两个概念,比特率就很容易理解了。以电话为例,每秒3000次取样,每个取样是7比特,那么电话的比特率是21000。 而CD是每秒 44100次取样,两个声道,每个取样是13位PCM编码,所以CD的比特率是44100*2*13=1146600,也就是说CD每秒的数据量大约是 144KB,而一张CD的容量是74分等于4440秒,就是639360KB=640MB。

码率和取样率最根本的差别就是码率是针对源文件来讲的。



3、比特率




 比特率是指每秒传送的比特(bit)数。单位为bps(Bit Per Second),比特率越高,传送的数据越大。在视频领域,比特率常翻译为码率 !!!

比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示,而比特就是二进制里面最小的单位,要么是0,要么是1。比特率与音、视频压缩的关系,简单的说就是比特率越高,音、视频的质量就越好,但编码后的文件就越大;如果比特率越少则情况刚好相反。

比特率是指将数字声音、视频由模拟格式转化成数字格式的采样率,采样率越高,还原后的音质、画质就越好。



4、常见编码模式:




VBR(Variable Bitrate)动态比特率 也就是没有固定的比特率,压缩软件在压缩时根据音频数据即时确定使用什么比特率,这是以质量为前提兼顾文件大小的方式,推荐编码模式;

ABR(Average Bitrate)平均比特率 是VBR的一种插值参数。LAME针对CBR不佳的文件体积比和VBR生成文件大小不定的特点独创了这种编码模式。ABR在指定的文件大小内,以每50帧(30帧约1秒)为一段,低频和不敏感频率使用相对低的流量,高频和大动态表现时使用高流量,可以做为VBR和CBR的一种折衷选择。

CBR(Constant Bitrate),常数比特率 指文件从头到尾都是一种位速率。相对于VBR和ABR来讲,它压缩出来的文件体积很大,而且音质相对于VBR和ABR不会有明显的提高。



5、帧速率



帧速率也称为FPS(Frames PerSecond)的缩写——帧/秒。

是指每秒钟刷新的图片的帧数,也可以理解为图形处理器每秒钟能够刷新几次。越高的帧速率可以得到更流畅、更逼真的动画。每秒钟帧数(FPS)越多,所显示的动作就会越流畅。(PS:英雄联盟中的,Ping值越低越好,FPS值越高越好,O(∩_∩)O哈哈~)

影响FPS值的主要因素就是显卡,一款好的独立显卡会对FPS的提升有着很大的作用。如果FPS值过低可以尝试通过调节一些游戏或者电脑参数来缓解如:降低游戏分辨率、开启垂直同步等等



6、分辨率




就是帧大小每一帧就是一副图像。

640*480分辨率的视频,建议视频的码速率设置在700以上,音频采样率44100就行了

一个音频编码率为128Kbps,视频编码率为800Kbps的文件,其总编码率为928Kbps,意思是经过编码后的数据每秒钟需要用928K比特来表示。

计算输出文件大小公式:(音频编码率(KBit为单位)/8 +视频编码率(KBit为单位)/8)×影片总长度(秒为单位)=文件大小(MB为单位)

7、高清视频




目前的720P以及1080P采用了很多种编码,例如主流的MPEG2,VC-1以及H.264,还有Divx以及Xvid,至于封装格式更多到令人发指,ts、mkv、wmv以及蓝光专用等等。

720和1080代表视频流的分辨率,前者1280*720,后者1920*1080,不同的编码需要不同的系统资源,大概可以认为是H.264>VC-1>MPEG2。

VC-1是最后被认可的高清编码格式,不过因为有微软的后台,所以这种编码格式不能小窥。相对于MPEG2,VC-1的压缩比更高,但相对于H.264而言,编码解码的计算则要稍小一些,目前来看,VC-1可能是一个比较好的平衡,辅以微软的支持,应该是一只不可忽视的力量。一般来说,VC-1多为 “.wmv”后缀,但这都不是绝对的,具体的编码格式还是要通过软件来查询。

总的来说,从压缩比上来看,H.264的压缩比率更高一些,也就是同样的视频,通过H.264编码算法压出来的视频容量要比VC-1的更小,但是VC-1 格式的视频在解码计算方面则更小一些,一般通过高性能的CPU就可以很流畅的观看高清视频。相信这也是目前NVIDIA Geforce 8系列显卡不能完全解码VC-1视频的主要原因。

PS&TS是两种视频或影片封装格式,常用于高清片。扩展名分别为VOB/EVO和TS等;其文件编码一般用MPEG2/VC-1/H.264

高清,英文为“High Definition”,即指“高分辨率”。 高清电视(HDTV),是由美国电影电视工程师协会确定的高清晰度电视标准格式。现在的大屏幕液晶电视机,一般都支持1080i和720P,而一些俗称的“全高清”(Full HD),则是指支持1080P输出的电视机。



目前的高清视频编码格式主要有H.264、VC-1、MPEG-2、MPEG-4、DivX、XviD、WMA-HD以及X264。事实上,现在网络上流传的高清视频主要以两类文件的方式存在:一类是经过MPEG-2标准压缩,以tp和ts为后缀的视频流文件;一类是经过WMV-HD(Windows Media Video HighDefinition)标准压缩过的wmv文件,还有少数文件后缀为avi或mpg,其性质与wmv是一样的。真正效果好的高清视频更多地以H.264与VC-1这两种主流的编码格式流传。





一般来说,H.264格式以“.avi”、“.mkv”以及“.ts”封装比较常见。

RTMP协议直播推流分析

总体介绍

前一段时间写过一篇文章: iOS直播视频数据采集、硬编码保存h264文件,比较详细的记录了在做iOS端进行视频数据采集和编码的过程,下一步要做的就是RTMP协议推流。因为在公司将RTMP协议用Java 和 Swift 分别实现了一遍,所以对这块比较了解,中间遇到了不少坑,记录下来也怕自己忘掉。
RTMP协议是 Adobe 公司开发的一个基于TCP的应用层协议,Adobe 公司也公布了关于RTMP的规范,但是这个协议规范介绍的有些地方非常模糊,很多东西和实际应用是有差别的。网上也有不少关于这个协议的介绍,但都不是太详细。我遇到的比较好的参考资料就是这篇:带你吃透RTMP, 这篇文章只是在理论上对RTMP进行了比较详细的解释,很多东西还是和实际应用有出入。我这篇文章只是把遇到的一些坑记录下来,并不是详解RTMP消息的。
另外懂RTMP消息拆包分包,而不真正的写写的话是很难把RTMP协议弄得的很清楚,关于RTMP协议的实现也是比较麻烦的事,懂和做事两回事。
另外用wireshark 抓一下包的话可以非常直观的看到RTMP通信的过程,对理解RTMP非常有帮助,在调试代码的时候也大量借助wireshark排错,是一个非常有用的工具。
1. RTMP 握手

RTMP 握手分为简单握手和复杂握手,现在Adobe公司使用RTMP协议的产品应该用的都是复杂握手,这里不介绍,只说简单握手。 按照网上的说法RTMP握手的过程如下

        握手开始于客户端发送C0、C1块。服务器收到C0或C1后发送S0和S1。
        当客户端收齐S0和S1后,开始发送C2。当服务器收齐C0和C1后,开始发送S2。
        当客户端和服务器分别收到S2和C2后,握手完成。

在实际工程应用中,一般是客户端先将C0, C1块同时发出,服务器在收到C1 之后同时将S0, S1, S2发给客户端。S2的内容就是收到的C1块的内容。之后客户端收到S1块,并原样返回给服务器,简单握手完成。按照RTMP协议个要求,客户端需要校验C1块的内容和S2块的内容是否相同,相同的话才彻底完成握手过程,实际编写程序用一般都不去做校验。
RTMP握手的这个过程就是完成了两件事:1. 校验客户端和服务器端RTMP协议版本号,2. 是发了一堆数据,猜想应该是测试一下网络状况,看看有没有传错或者不能传的情况。RTMP握手是整个RTMP协议中最容易实现的一步,接下来才是大头。
2. RTMP 分块

创建RTMP连接算是比较难的地方,开始涉及消息分块(chunking)和 AFM(也是Adobe家的东西)格式数据的一些东西,在上面提到的文章中也有介绍为什要进行RTMP分块。
Chunk Size

RTMP是按照chunk size进行分块,chunk size指的是 chunk的payload部分的大小,不包括chunk basic header 和 chunk message header,即chunk的body的大小。客户端和服务器端各自维护了两个chunk size, 分别是自身分块的chunk size 和 对端 的chunk size, 默认的这两个chunk size都是128字节。通过向对端发送set chunk size 消息告知对方更改了 chunk size的大小,即告诉对端:我接下来要以xxx个字节拆分RTMP消息,你在接收到消息的时候就按照新的chunk size 来组包。
在实际写代码的时候一般会把chunk size设置的很大,有的会设置为4096,FFMPEG推流的时候设置的是 60*1000,这样设置的好处是避免了频繁的拆包组包,占用过多的CPU。设置太大的话也不好,一个很大的包如果发错了,或者丢失了,播放端就会出现长时间的花屏或者黑屏等现象。
Chunk Type

RTMP 分成的Chunk有4中类型,可以通过 chunk basic header的 高两位指定,一般在拆包的时候会把一个RTMP消息拆成以 Type_0 类型开始的chunk,之后的包拆成 Type_3 类型的chunk,我查看了有不少代码也是这样实现的,这样也是最简单的实现。
RTMP 中关于Message 分chunk只举了两个例子,这两个例子不是很具有代表性。假如第二个message和第一个message的message stream ID 相同,并且第二个message的长度也大于了chunk size,那么该如何拆包?当时查了很多资料,都没有介绍。后来看了一些源码,发现第二个message可以拆成Type_1类型一个chunk, message剩余的部分拆成Type_3类型的chunk。FFMPEG中好像就是这么做的。
3. RTMP 消息

关于推流的过程,RTMP的协议文档上给了一个示例,而真实的RTMP通信过程和它有较大的差异,只说推流,RTMP播放端我没有做过。
Connect消息

握手之后先发送一个connect 命令消息,命令里面包含什么东西,协议中没有说,真实通信中要指定一些编解码的信息,这些信息是以AMF格式发送的, 下面是用swift 写的connect命令包含的参数信息:

       transactionID += 1 // 0x01
        let command:RTMPCommandMessage = RTMPCommandMessage(commandName: “connect”, transactionId: transactionID, messageStreamId: 0x00)
        let objects:Amf0Object = Amf0Object()
        objects.setProperties(“app”, value: rtmpSocket.appName)
        objects.setProperties(“flashVer”,value: “FMLE/3.0 (compatible; FMSc/1.0)”)
        objects.setProperties(“swfUrl”, value:””)
        objects.setProperties(“tcUrl”, value: “rtmp://” + rtmpSocket.hostname + “/” + rtmpSocket.appName)
        objects.setProperties(“fpad”, value: false)
        objects.setProperties(“capabilities”, value:239)
        objects.setProperties(“audioCodecs”, value:3575)
        objects.setProperties(“videoCodecs”, value:252)
        objects.setProperties(“videoFunction”,value: 1)
        objects.setProperties(“pageUrl”,value: “”)
        objects.setProperties(“objectEncoding”,value: 0)

这些信息具体什么意思我也不太明白,协议中也没有,都是我在看librtmp,srs-librtmp这些源码,以及用wireshark 抓包的时候看到的。其中参数少一两个貌似也没问题,但是audioCodecs和videoCodecs这两个指定音视频编码信息的不能少。
服务器返回的是一个_result命令类型消息,这个消息的payload length一般不会大于128字节,但是在最新的nginx-rtmp中返回的消息长度会大于128字节,所以一定要做好收包,组包的工作。
关于消息的transactionID是用来标识command类型的消息的,服务器返回的_result消息可以通过 transactionID来区分是对哪个命令的回应,connect 命令发完之后还要发送其他命令消息,要保证他们的transactionID不相同。
发送完connect命令之后一般会发一个 set chunk size消息来设置chunk size 的大小,也可以不发。
Window Acknowledgement Size 是设置接收端消息窗口大小,一般是2500000字节,即告诉客户端你在收到我设置的窗口大小的这么多数据之后给我返回一个ACK消息,告诉我你收到了这么多消息。在实际做推流的时候推流端要接收很少的服务器数据,远远到达不了窗口大小,所以基本不用考虑这点。而对于服务器返回的ACK消息一般也不做处理,我们默认服务器都已经收到了这么多消息。
之后要等待服务器对于connect的回应的,一般是把服务器返回的chunk都读完组成完整的RTMP消息,没有错误就可以进行下一步了。
Create Stream 消息

创建完RTMP连接之后就可以创建RTMP流,客户端要想服务器发送一个releaseStream命令消息,之后是FCPublish命令消息,在之后是createStream命令消息。当发送完createStream消息之后,解析服务器返回的消息会得到一个stream ID, 这个ID也就是以后和服务器通信的 message stream ID, 一般返回的是1,不固定。
Publish Stream

推流准备工作的最后一步是 Publish Stream,即向服务器发一个publish命令,这个命令的message stream ID 就是上面 create stream 之后服务器返回的stream ID,发完这个命令一般不用等待服务器返回的回应,直接下一步发送音视频数据。有些rtmp库 还会发setMetaData消息,这个消息可以发也可以不发,里面包含了一些音视频编码的信息。
4. 发布音视频

当以上工作都完成的时候,就可以发送音视频了。音视频RTMP消息的Payload中都放的是按照FLV-TAG格式封的音视频包,具体可以参照FLV协议文档。
5. 关于RTMP的时间戳

RTMP的时间戳在发送音视频之前都为零,开始发送音视频消息的时候只要保证时间戳是单增的基本就可以正常播放音视频。我读Srs-librtmp的源码,发现他们是用h264的dts作为时间戳的。我在用java写的时候是先获取了下当前系统时间,然后每次发送消息的时候都与这个起始时间相减,得到时间戳。
6. 关于Chunk Stream ID

RTMP 的Chunk Steam ID是用来区分某一个chunk是属于哪一个message的 ,0和1是保留的。每次在发送一个不同类型的RTMP消息时都要有不用的chunk stream ID, 如上一个Message 是command类型的,之后要发送视频类型的消息,视频消息的chunk stream ID 要保证和上面 command类型的消息不同。每一种消息类型的起始chunk 的类型必须是 Type_0 类型的,表明我是一个新的消息的起始。

作者:devzhaoyou
链接:http://www.jianshu.com/p/00aceabce944
來源:简书
著作权归作者所有。商业转载请联系作者获得授权,非商业转载请注明出处。

重磅:广电总局祭出牌照大旗,直播行业即将洗牌,面临生死大考

摘要:广电总局要求直播须持有视听许可证,否则不得开展业务。视听直播行业该应当引起非常重视,因为这样的监管信号比之以往更为强烈,如果再不加以重视,直播平台将终矣。

近日,国家新闻出版广电总局下发《关于加强网络视听节目直播服务管理有关问题的通知》,重申相关规定,要求网络视听节目直播机构依法开展直播服务。

通知要求的核心在于:未持有《信息网络传播视听节目许可证》的机构和个人,不得通过互联网直播间以个人网络演艺形式开展直播业务,也不得利用网络直播平台(直播间)开办新闻、综艺、体育、访谈、评论等各类视听节目。未经批准,任何机构和个人不得在互联网上使用“电视台”、“广播电台”、“电台”、“TV”等广播电视专有名称开展业务。

1.直播行业大限已至?

狼来了”喊了无数遍后,广电总局这次是真的下决心要整顿视听直播行业了,毕竟截止今年4月,广电总局就已然进行了25轮行业专项整治。我们如果仔细观察,其实也不难发现在整个互联网行业下,近期各主管部门纷纷出台规定,针对各类互联网模式加重监管要求,并导致多个行业领域面临生死大考。P2P网络借贷行业在《网络借贷信息中介机构业务活动管理暂行办法》出台后,97%以上的P2P平台都面临淘汰;网约专车行业在《网络预约出租汽车经营服务管理暂行办法》颁出后,各网约车平台即面临重大变革;跨境电商行业在海关总署的税收新政后变得惴惴不案,但还好获得暂缓一年的转型机会。

2015-2016年,在《网络安全法立》法大趋势下,互联网行业内各领域都加速了洗牌的节奏,这也是近些年互联网行业乱象丛生背后的监管之义。2016年被称为网络直播元年,但是视听直播行业却长期一直处于风口浪尖之中,不论是业内的不正当竞争,例如今年刚判决的电竞直播第一案,还是直播领域内的低俗秀场表演,都让人感觉这简直就是一个无法无天的领域。

如果对广电总局的多轮视听节目整治有所观察,我们会发现广电总局此次使用了最为简洁明了的语言,直接针对视听直播,要求其持有《信息网络传播视听节目许可证》,其实真可谓不多见,甚至说是前所未有,这更与往常只打击低俗内容,以及以混沌不清的官方法律字眼表述直播节目和视听许可证之间的关系并不相同。所以,我们认为视听直播行业该应当引起非常重视,因为这样的监管信号比之以往更为强烈,如果再不加以重视,直播平台将终矣。

2.视听直播行业持证现状观察

根据艾瑞咨询《2016年中国在线直播行业专题研究》显示,2015年中国在线直播平台数量接近200家。而网络资料显示,截至2016年初,获取《信息网络传播视听节目许可证号的平台》数量为332家,而其中“广播电视、电台”类传统媒体持证机构为91家,报社类持证机构为35家,新闻类机构为15家,以及我们所知道的优酷、乐视等老牌视频节目服务商。稍加观察即可发现,持证单位主要还是分布在国有封闭型广播电视传媒行业内,纯互联网新兴商业体下其实并不普遍,特别是垂直直播领域内单位几乎可以忽略不计。

先来看一下图表。以下是2016年4月,互联网法律匠公众平台(MCLAWMAN)所做的统计图表《视听商业模式准入证照聚合图表》:




这张图表将目前主流的互联网视频创业分类为综合视频、音乐、电台、直播及短视频这几类。从图上可以看出,和互联网视频创业相关的许可证照主要包括信息网络传播视听节目许可证、广播电视节目制作经营许可证、网络文化经营许可证、互联网新闻信息服务许可证、互联网出版许可证及出版物经营许可证这几个大类。可以看到,持有信息网络传播视听节目许可证》的单位也主要分布于视频点播类平台,而不是垂直视频直播类平台,这与视频点播类明确需要视听许可证之监管规则不无关系。

再细一步,观察直播领域,目前商业模式主要分类为秀场直播、游戏电竞直播、电商类直播、社交类直播、活动分享类直播、弹幕类直播等,在各类不同的直播模式下,持证情况也各不相同,但总体上绝大部分直播平台,不论是PC端,还是移动端,均没有办理《信息网络传播视听节目许可证》,照这样的模式下去,包括新浪直播、斗鱼直播、网易直播、脉脉职播等都将不能继续从事直播业务了。




3.博弈:《视听许可证》和《网络文化许可证》

长期以来,基于秀场直播以及游戏电竞类直播而兴起的互联网直播行业,一直将自己的商业模式定位于“网络表演”,而非视听节目,这也导致绝大部分直播平台转而向各地文化主管单位申办《网络文化经营许可证》,即“文网文证”,而不向广电系统申办视听许可证的直接原因。这点其实一直令行业普遍感到非常困惑,连很多行业从业者也不太了解两个证照之间的区别。只取得文网文证就开展直播业务,这到底有没有法律依据?答案很可惜:没有!

根据文化部《互联网文化管理暂行规定》规定,“互联网文化产品”均需办理《网络文化经营许可证》,而“互联网文化产品”包括“专门为互联网而生产的网络音乐娱乐、网络游戏、网络演出剧(节)目、网络表演、网络艺术品、网络动漫等互联网文化产品”,其中就包括网络表演。而互联网文化活动也包括“将文化产品登载在互联网上……供用户浏览、欣赏、使用或者下载的在线传播行为”。

再看,2008年开始实施的《互联网视听节目服务管理规定》规定“互联网视听节目服务,是指制作、编辑、集成并通过互联网向公众提供视音频节目,以及为他人提供上载传播视听节目服务的活动”,顾名思义,凡是通过互联网向公众提供视频和音频节目的,都必须办理该视听许可证。

而当我们比较以上两个规定时,几乎所有正常人都看不出网络视频节目到底该办哪个证,还是两个都要办。但依据《互联网视听节目服务管理规定》,不论是直播还是点播,都必须办理视听许可证,毕竟我们仍应当看到,很多直播平台也不是纯直播,其在直播后也可以提供回看的点播功能。同时,我们在《互联网视听节目服务业务分类目录》中也看到第二大类中第7项视听许可为“一般社会性、团体性文化活动、体育赛事等向公众进行实况视音频直播的服务”,即包括直播业务。

而为什么很多平台只申请了文网文证就宣告万事大吉了呢,主要原因还在于“自我催眠”,或者说是自欺欺人,毕竟这些平台基本都是拿不到视听许可证的,所以只能寻求文网文证的庇护,加上主管部门总是没来查处,所以更加有恃无恐了。

关键问题来了,为什么说基本都是拿不到视听许可证的?根据目前法规,办理《信息网络传播视听节目许可证》的第一项要求就是申办单位“为国有独资或国有控股单位”意思就是说,不好意思,事况重大,只有我们国有单位才能办证,一般小单位就算了别来凑热闹了,是不是就有点傻眼了。而且非控股的非公有资本如果想来投资,你们之间不得有关联关系——你们别想联合起来。反观办理文网文证,其要求就没有这么苛刻了,目前来看最大的实质性“障碍”是“不低于100万元的注册资金,其中申请从事网络游戏经营活动的应当具备不低于1000万元的注册资金”的要求,这对于动则进入ABCDE轮融资的互联网企业而言,不是个问题。所以,天然的“又红又专”纯正血统才是难以逾越的障碍。

4.广播电视专用名称不得使用

《关于加强网络视听节目直播服务管理有关问题的通知》规定:未经批准,任何机构和个人不得在互联网上使用“电视台”、“广播电台”、“电台”、“TV”等广播电视专有名称开展业务。而遍观我国广播电视管理条例等法规,我国并没有明确规定何为“广播电视专有名称”,只在我国《互联网视听节目服务管理规定》第二十三条规定“擅自在互联网上使用广播电视专有名称开展业务的”,可“并处3万元以下罚款”。

在这样的模式下,目前业内所知道的虎牙TV,战旗TV、熊猫TV都不能再使用了而应当改名了,顺着这个思路(即电视的英文翻译为TV),我们发现例如FM也将不能使用了,因为FM的中文即为电台,那么类如蜻蜓FM、荔枝FM、豆辩FM、考拉FM等都应当进入改名行列。可以想象一下,如果这些公司都已经将FM列入商标申请,那该有多少悲催,一切从头来。

移动直播技术秒开优化经验(含PPT)

徐立,七牛创始合伙人兼产品副总裁,负责七牛直播云的整体研发,是国内 Go / Docker / Container 技术早期布道者,Go / Containers / Distributed Systems 技术的忠实爱好者和实践者。曾合著国内第一本 Go 语言图书《Go 语言编程》,翻译《Go 语言程序设计》。

现今移动直播技术上的挑战要远远难于传统设备或电脑直播,其完整的处理环节包括但不限于:音视频采集、美颜/滤镜/特效处理、编码、封包、推流、转码、分发、解码/渲染/播放等。

直播常见的问题包括

  • 主播在不稳定的网络环境下如何稳定推流?

  • 偏远地区的观众如何高清流畅观看直播?

  • 直播卡顿时如何智能切换线路?

  • 如何精确度量直播质量指标并实时调整?

  • 移动设备上不同的芯片平台如何高性能编码和渲染视频?

  • 美颜等滤镜特效处理怎么做?

  • 如何实现播放秒开?

  • 如何保障直播持续播放流畅不卡顿?

本次分享将为大家揭开移动直播核心技术的神秘面纱。

视频、直播等基础知识

什么是视频?

首先我们需要理解一个最基本的概念:视频。从感性的角度来看,视频就是一部充满趣味的影片,可以是电影,可以是短片,是一连贯的视觉冲击力表现丰富的画面和音频。但从理性的角度来看,视频是一种有结构的数据,用工程的语言解释,我们可以把视频剖析成如下结构:

内容元素 ( Content )

  • 图像 ( Image )

  • 音频 ( Audio )

  • 元信息 ( Metadata )

编码格式 ( Codec )

  • Video : H.264,H.265, …

  • Audio : AAC, HE-AAC, …

容器封装 (Container)

  • MP4,MOV,FLV,RM,RMVB,AVI,…

任何一个视频 Video 文件,从结构上讲,都是这样一种组成方式:

  • 由图像和音频构成最基本的内容元素;

  • 图像经过视频编码压缩格式处理(通常是 H.264);

  • 音频经过音频编码压缩格式处理(例如 AAC);

  • 注明相应的元信息(Metadata);

最后经过一遍容器(Container)封装打包(例如 MP4),构成一个完整的视频文件。

如果觉得难以理解,可以想象成一瓶番茄酱。最外层的瓶子好比这个容器封装(Container),瓶子上注明的原材料和加工厂地等信息好比元信息(Metadata),瓶盖打开(解封装)后,番茄酱本身好比经过压缩处理过后的编码内容,番茄和调料加工成番茄酱的过程就好比编码(Codec),而原材料番茄和调料则好比最原本的内容元素(Content)。

视频的实时传输

简而言之,理性的认知视频的结构后,有助于我们理解视频直播。如果视频是一种“有结构的数据”,那么视频直播无疑是实时传输这种“有结构的数据”(视频)的方式。

那么一个显而易见的问题是:如何实时(Real-Time)传输这种“有结构的数据”(视频)呢?

这里边一个悖论是:一个经过容器(Container)封装后的视频,一定是不可变的 ( Immutable ) 视频文件,不可变的 ( Immutable ) 的视频文件已经是一个生产结果,根据“相对论”,而这个生产结果显然不可能精确到实时的程度,它已经是一段时空的记忆。

因此视频直播,一定是一个 “边生产,边传输,边消费”的过程。这意味着,我们需要更近一步了解视频从原始的内容元素 ( 图像和音频 ) 到成品 ( 视频文件 ) 之前的中间过程 ( 编码 )。

视频编码压缩

不妨让我们来深入浅出理解视频编码压缩技术。

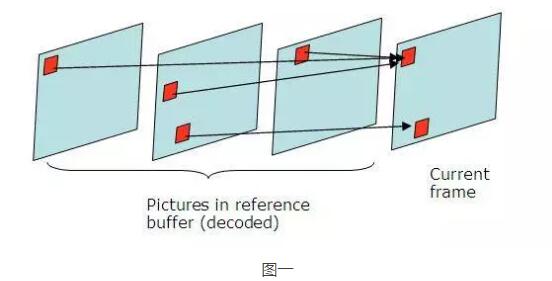

为了便于视频内容的存储和传输,通常需要减少视频内容的体积,也就是需要将原始的内容元素(图像和音频)经过压缩,压缩算法也简称编码格式。例如视频里边的原始图像数据会采用 H.264 编码格式进行压缩,音频采样数据会采用 AAC 编码格式进行压缩。

视频内容经过编码压缩后,确实有利于存储和传输; 不过当要观看播放时,相应地也需要解码过程。因此编码和解码之间,显然需要约定一种编码器和解码器都可以理解的约定。就视频图像编码和解码而言,这种约定很简单:

编码器将多张图像进行编码后生产成一段一段的 GOP ( Group of Pictures ) , 解码器在播放时则是读取一段一段的 GOP 进行解码后读取画面再渲染显示。

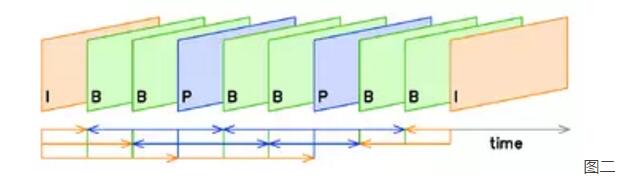

GOP ( Group of Pictures ) 是一组连续的画面,由一张 I 帧和数张 B / P 帧组成,是视频图像编码器和解码器存取的基本单位,它的排列顺序将会一直重复到影像结束。

I 帧是内部编码帧(也称为关键帧),P 帧是前向预测帧(前向参考帧),B 帧是双向内插帧(双向参考帧)。简单地讲,I 帧是一个完整的画面,而 P 帧和 B 帧记录的是相对于 I 帧的变化。

如果没有 I 帧,P 帧和 B 帧就无法解码。

小结一下,一个视频 ( Video ) ,其图像部分的数据是一组 GOP 的集合, 而单个 GOP 则是一组 I / P / B 帧图像的集合。

在这样的一种几何关系中,Video 好比一个 “物体”,GOP 好比 “分子”,I / P / B 帧的图像则好比 “原子”。

想象一下,如果我们把传输一个 “物体”,改成传输一个一个的 “原子”,将最小颗粒以光速传送,那么以人的生物肉眼来感知,将是一种怎样的体验?

什么是视频直播?

不难脑洞大开一下,直播就是这样的一种体验。视频直播技术,就是将视频内容的最小颗粒 ( I / P / B 帧,…),基于时间序列,以光速进行传送的一种技术。

简而言之,直播就是将每一帧数据 ( Video / Audio / Data Frame ),打上时序标签 ( Timestamp ) 后进行流式传输的过程。发送端源源不断的采集音视频数据,经过编码、封包、推流,再经过中继分发网络进行扩散传播,播放端再源源不断地下载数据并按时序进行解码播放。如此就实现了 “边生产、边传输、边消费” 的直播过程。

理解以上两个关于 视频 和 直播 两个基础概念后,接下来我们就可以一窥直播的业务逻辑了。

直播的业务逻辑

如下是一个最精简的一对多直播业务模型,以及各个层级之间的协议。

各协议差异对比如下

以上就是关于直播技术的一些基础概念。下面我们进一步了解下影响人们视觉体验的直播性能指标。

影响视觉体验的直播性能指标

直播第一个性能指标是延迟,延迟是数据从信息源发送到目的地所需的时间。

根据爱因斯坦的狭义相对论,光速是所有能量、物质和信息运动所能达到的最高速度,这个结论给传播速度设定了上限。因此,即便我们肉眼感觉到的实时,实际上也是有一定的延迟。

由于 RTMP/HLS 是基于 TCP 之上的应用层协议,TCP 三次握手,四次挥手,慢启动过程中的每一次往返来回,都会加上一次往返耗时 ( RTT ),这些交互过程都会增加延迟。

其次根据 TCP 丢包重传特性,网络抖动可能导致丢包重传,也会间接导致延迟加大。

一个完整的直播过程,包括但不限于以下环节:采集、处理、编码、封包、推流、传输、转码、分发、拉流、解码、播放。从推流到播放,再经过中间转发环节,延迟越低,则用户体验越好。

第二个直播性能指标卡顿,是指视频播放过程中出现画面滞帧,让人们明显感觉到“卡”。单位时间内的播放卡顿次数统计称之为卡顿率

造成卡顿的因素有可能是推流端发送数据中断,也有可能是公网传输拥塞或网络抖动异常,也有可能是终端设备的解码性能太差。卡顿频次越少或没有,则说明用户体验越好。

第三个直播性能指标首屏耗时,指第一次点击播放后,肉眼看到画面所等待的时间。技术上指播放器解码第一帧渲染显示画面所花的耗时。通常说的 “秒开”,指点击播放后,一秒内即可看到播放画面。首屏打开越快,说明用户体验越好。

如上三个直播性能指标,分别对应一个低延迟、高清流畅、极速秒开 的用户体验诉求。了解这三个性能指标,对优化移动直播 APP 的用户体验至关重要。

那么移动直播场景下具体而言有哪些常见的坑呢?

根据实践总结下来的经验,移动平台上视频直播的坑主要可以总结为两方面:设备差异,以及网络环境这些场景下带来的技术考验。

移动直播场景的坑与规避措施

不同芯片平台上的编码差异

iOS 平台上无论硬编还是软编,由于是 Apple 一家公司出厂,几乎不存在因为芯片平台不同而导致的编码差异。

然而,在 Android 平台上,Android Framework SDK 提供的 MediaCodec 编码器,在不同的芯片平台上,差异表现很大, 不同的厂家使用不同的芯片,而不同的芯片平台上 Android MediaCodec 表现略有差异,通常实现全平台兼容的成本不低。

另外就是 Android MediaCodec 硬编层面的 H.264 编码画质参数是固定的 baseline,所以画质通常也一般。因此,在 Android 平台下,推荐是用软编,好处是画质可调控,兼容性也更好

低端设备如何上高性能地采集和编码?

例如 Camera 采集输出的可能是图片,一张图的体积并不会小,如果采集的频次很高,编码的帧率很高,每张图都经过编码器,那么编码器又可能会出现过载。

这个时候,可以考虑在编码前,不影响画质的前提下(前面我们讲过帧率的微观意义),进行选择性丢帧,以此降低编码环节的功耗开销。

弱网下如何保障高清流畅推流

移动网络下,通常容易遇到网络不稳定,连接被重置,断线重连,一方面频繁重连,建立连接需要开销。另一方面尤其是发生 GPRS / 2G / 3G / 4G 切换时,带宽可能出现瓶颈。当带宽不够,帧率较高/码率较高的内容较难发送出去,这个时候就需要可变码率支持。

即在推流端,可检测网络状态和简单测速,动态来切换码率,以保障网络切换时的推流流畅。

其次编码、封包、推流 这一部分的逻辑也可以做微调,可以尝试选择性丢帧,比如优先丢视频参考帧(不丢 I 帧和音频帧 ),这样也可以减少要传输的数据内容,但同时又达到了不影响画质和版视听流畅的目的。

需要区分直播流的状态和业务状态

直播是媒体流、APP 的交互是 API 信令流,两者的状态不能混为一谈。尤其是不能基于 APP 的交互的 API 状态来判断直播流的状态。

以上是移动直播场景下常见的几个坑和规避措施。

移动直播场景其他优化措施

一、怎么优化打开速度,达到传说中的 “秒开”?

大家可能会看到,市面上某些手机直播 APP 的打开速度非常快,一点就开。而某些手机直播 APP,点击播放后要等好几秒以后才能播放。是什么原因导致如此的天壤之别呢?

大部分播放器都是拿到一个完成的 GOP 后才能解码播放,基于 FFmpeg 移植的播放器甚至需要等待音画时间戳同步后才能播放(如果一个直播里边没有音频只有视频相当于要等待音频超时后才能播放画面)。

“秒开”可以从以下几个方面考虑:

1. 改写播放器逻辑让播放器拿到第一个关键帧后就给予显示。

GOP 的第一帧通常都是关键帧,由于加载的数据较少,可以达到 “首帧秒开”。

如果直播服务器支持 GOP 缓存,意味着播放器在和服务器建立连接后可立即拿到数据,从而省却跨地域和跨运营商的回源传输时间。

GOP 体现了关键帧的周期,也就是两个关键帧之间的距离,即一个帧组的最大帧数。假设一个视频的恒定帧率是 24fps(即1秒24帧图像),关键帧周期为 2s,那么一个 GOP 就是 48 张图像。一般而言,每一秒视频至少需要使用一个关键帧。

增加关键帧个数可改善画质(GOP 通常为 FPS 的倍数),但是同时增加了带宽和网络负载。这意味着,客户端播放器下载一个 GOP,毕竟该 GOP 存在一定的数据体积,如果播放端网络不佳,有可能不是能够快速在秒级以内下载完该 GOP,进而影响观感体验。

如果不能更改播放器行为逻辑为首帧秒开,直播服务器也可以做一些取巧处理,比如从缓存 GOP 改成缓存双关键帧(减少图像数量),这样可以极大程度地减少播放器加载 GOP 要传输的内容体积。

2. 在 APP 业务逻辑层面方面优化。

比如提前做好 DNS 解析(省却几十毫秒),和提前做好测速选线(择取最优线路)。经过这样的预处理后,在点击播放按钮时,将极大提高下载性能。

一方面,可以围绕传输层面做性能优化;另一方面,可以围绕客户播放行为做业务逻辑优化。两者可以有效的互为补充,作为秒开的优化空间。

二、美颜等滤镜如何处理?

在手机直播场景下,这就是一个刚需。没有美颜功能的手机直播 APP,主播基本不爱用。可以在采集画面后,将数据送给编码器之前,将数据源回调给滤镜处理程序,原始数据经过滤镜处理完后,再送回给编码器进行编码即可。

除了移动端可以做体验优化之外,直播流媒体服务端架构也可以降低延迟。例如收流服务器主动推送 GOP 至边缘节点,边缘节点缓存 GOP,播放端则可以快速加载,减少回源延迟。

其次,可以贴近终端就近处理和分发

三、如何保障直播持续播放流畅不卡顿?

“秒开”解决的是直播首次加载的播放体验,如何保障直播持续播放过程中的画面和声音视听流畅呢?因为,一个直播毕竟不是一个 HTTP 一样的一次性请求,而是一个 Socket 层面的长连接维持,直到直到主播主动终止推流。

上述我们讲过卡顿的定义:即播放时画面滞帧,触发了人们的视觉感受。在不考虑终端设备性能差异的情况下,针对网络传输层面的原因,我们看看如何保障一个持续的直播不卡顿。

这其实是一个直播过程中传输网络不可靠时的容错问题。例如,播放端临时断网了,但又快速恢复了,针对这种场景,播放端如果不做容错处理,很难不出现黑屏或是重新加载播放的现象。

为了容忍这种网络错误,并达到让终端用户无感知,客户端播放器可以考虑构建一个FIFO(先进先出)的缓冲队列,解码器从播放缓存队列读取数据,缓存队列从直播服务器源源不断的下载数据。通常,缓存队列的容量是以时间为单位(比如3s),在播放端网络不可靠时,客户端缓存区可以起到“断网无感”的过渡作用。

显然,这只是一个“缓兵之计”,如果直播服务器边缘节点出现故障,而此时客户端播放器又是长连接,在无法收到对端的连接断开信号,客户端的缓冲区容量再大也不管用了,这个时候就需要结合客户端业务逻辑来做调度。

重要的是客户端结合服务端,可以做精准调度。在初始化直播推流之前,例如基于 IP 地理位置和运营商的精确调度,分配线路质量最优的边缘接入节点。在直播推流的过程中,可以实时监测帧率反馈等质量数据,基于直播流的质量动态调整线路。

Q&A

1. 关键帧设置频率一般是多少?有没有根据接入动态设置?过长首屏秒会很难做到。

徐立:关键帧间隔越长,也就是 GOP 越长,理论上画面越高清。但是生成 HLS 直播时,最小切割粒度也是一个 GOP,所以针对交互直播,通常不建议 GOP 设置太长。直播一般 2 个关键帧间隔即可。比如帧率是 24fps, 那么 2 个关键帧的间隔就是 48fps ,这个 GOP 就是2s。

2. 七牛这个直播是用的网宿加速?有遇到什么坑没?

徐立:七牛在直播方面主要是自建节点,也支持融合众多第三方 CDN 服务商,多样化的线路组合为客户提供更优质的服务。在和第三方 CDN 合作的过程中遇到的问题等有机会再做更细粒度的交流和分享。

3. RTMP 直播流除了优化线路外,还有什么加速手段吗?

徐立:物理上优化线路,逻辑上优化策略,比如选择性丢帧,不影响编码画质的前提下减轻传输体积。

4. OBS 推流,播放端 HLS 出现视/音频不同步是哪个环节的问题?怎么优化?

徐立:有可能是采集端的问题,如果是采集端编码环节就出现音画不同步,可以在收流服务器上做音画时间戳同步,这样是全局的校对。如果是播放端解码性能问题,那么需要调节播放逻辑,比如保证音画时间戳强一致性的前提下,选择性丢一部帧。

5. PPT 前几页中一个概念好像错了,I 帧不是关键帧,IDR 帧才是。IDR 帧是 I 帧,但是 I 帧不一定是 IDR 帧。只有 IDR 帧才是可重入的。

徐立:中文都把 I 帧翻译成关键帧了,不过既然提到了 IDR 帧,可以展开说明一下。所有的 IDR 帧都是 I 帧,但是并不是所有 I 帧都是 IDR 帧,IDR 帧是 I 帧的子集。I 帧严格定义是帧内编码帧,由于是一个全帧压缩编码帧,通常用 I 帧表示 “关键帧”。IDR 是基于 I 帧的一个 “扩展”,带了控制逻辑,IDR 图像都是 I 帧图像,当解码器解码到 IDR 图像时,会立即将参考帧队列清空,将已解码的数据全部输出或抛弃。重新查找参数集,开始一个新的序列。这样如果前一个序列出现重大错误,在这里可以获得重新同步的机会。IDR 图像之后的图像永远不会使用 IDR 之前的图像的数据来解码。

6. 有没有调研过 nginx rtmp module,为什么没有用,对它有什么评价?

徐立:有调研过,nginx_rtmp_module 是单进程多线程,非 go 这种轻量级线程/协程用并发自然语义的方式编写流业务。nginx 原本的代码量较大(约 16 万行,但和直播业务相关的功能并不是很多)。且主要靠写 nginx.conf 做配置租户,通常单租户可以,但业务可扩展性方面不是很灵活,可满足基本需求,不满足高级功能。

7. 用到了那些开源软件?编码用的是 x264 吗?直播服务器你们自己开发还是开源的?

徐立:直播服务器用 go 开发的,移动端编码优先硬编,软编用 x264

8. 请教一下用 OBS 推流到 nginx_rtmp_module 的时候是已经做了视频压缩了还是需要基于 OBS 再开发?

徐立:OBS 把编码压缩都做了,不需要再开发。

9. 视频直播想在 HLS 流中无缝插入一段广告的 ts 文件,有问题想请教一下:1、这段 ts 的分辨率是否一定要和之前的视频流一致?2、pts 时间戳是否要和上一个 ts 递增?

徐立:1、可以不一致。这种情况两段视频完全是独立状态,可以没有任何关系,只需要插入 discontinue 标记,播放器在识别到这个标记之后重置解码器参数就可以无缝播放,画面会很平滑的切换。2、不需要递增。举个例子,视频 A 正在直播,播放到 pts 在 5s 的时候,插入一个视频 B,需要先插入一个 discontinue,再插入 B,等 B 播放完之后,再插入一个 discontinue,再插入 A,这个时候 A 的 pts 可以和之前递增,也可以按照中间插入的 B 的时长做偏移,一般做点播和时移的时候 pts 会连续递增,直播的话会算上 B 的时长。

PPT 下载地址

全民大直播,流媒体选择Nginx是福还是祸?

CDN,视频云,已经“僧多粥少”

视频直播的持续升温,无意间也让带宽生意的争夺变得异常残酷。一时间,各种云计算、CDN、视频云提供商都在视频尤其是直播上投入重兵,揭竿而起的新生起义军们也正马不停蹄的赶往这方战场,各种号称可以在IaaS、PaaS、SaaS不同层面提供平台级、接口级以及产品级服务的花式作战口号此起彼伏,让人眼花缭乱,“僧多粥少”可能成为了当前支撑视频技术解决方案市场最恰当的提法。如此局面之下,视频云和CDN们,技术上到底是在竞争什么?作为视频平台和即将要进入视频领域的运营者,在技术平台的选型和搭建上又如何才能避免掉入大坑?

一个播放器的背后

谁都知道视频直播最重要的是流畅和高清,但这光鲜亮丽的背后是技术和成本的双高门槛,是诸多技术环节艰难积累和苦逼的人肉运维。主播发起一个简单的直播,主干流程就历经了采集、编码、推流、转码、分发、拉流、解码和播放这么多环节,还要求在数秒内完成,除此之外直播还有如录制、流控、安全、审核等等诸多复杂功能需求。

再如下图,仅一个屌丝观众从播放器看这个主播,就可能出现如此多不可知情形发生。这个屌丝的接入网络怎么样?使用的系统环境又怎么样?一个观众尚且如此,要保障百万千万级别流畅的观看,难度可想而知。

高清流畅到底靠的是什么

也许对于部分视频运营商和新进入者来说,直播推流端和播放器端依然觉得头大,但整体来说,除移动端外,PC端推流和播放技术已经比较成熟。难,主要难在传输和分发!正常情况下,只要推流端网络状况良好,传输和分发决定着直播是否能够流畅。

传输和分发,涉及到了视频最核心技术、巨额服务器和带宽成本以及国内网络环境极度错综复杂也因为如此,视频平台基本上都将传输和分发环节交由专业的第三方视频云服务商或CDN服务商来完成。我们从网络传输的七层中拿出与视频传输分发相关的四层,如下图:

L2资源层:对视频云和CDN来说,资源的确存在差别,但在其可承受范围内,可以视为差别不大;

L4传输层:传输层可针对不同业务场景,比如针对超低延迟可以基于UDP做私有协议等。本文侧重阐述视频流畅的保障,不同应用场景的支持后续文章将专门介绍;

L3网络层:视频云和CDN公司在该层实现各运营商网间打通、多层Cache系统设计以及用户就近调度。该层的设计及优化对访问质量极为重要,随着CDN技术的日益成熟,虽然各家可能存在架构区别,但基本都能保障网络路由正常运转;

L7应用层:抛开细枝末节,视频流的主线还是输入、传输与输出,承担这些工作的就是视频平台最核心组件流媒体服务器,这就是视频直播分发最本质的特点,需要专门的流媒体服务器来分发,所有视频云和CDN,都需要在中心层和边缘层部署流媒体Server。



通过以上逐层分析可知,当资源和网络层面相差不大的情况下,流媒体Server的性能决定了视频流分发的效果和质量,故流媒体Server才是视频云和CDN技术竞争的至高点。



市面主要的流媒体服务器对比

目前市面上主流的流媒体服务器,有以Adobe FMS、Real Helix、Wowza为代表的第一代产品,它们的特点是单进程多线程。基于Linux2.7 epoll技术,出现了以多进程单线程为特点的第二代流媒体服务器,NginxRTMP、Crtmpd为其优秀的代表,另外还有基于JAVA的流媒体祖先Red5等。

观止云开源流媒体服务器SRS(Simple RTMP Server),凭借其功能强大、轻量易用、特别适合互动直播等诸多特点备受海内外视频从业者的青睐。蓝汛Chiancache曾用SRS承载其直播边缘分发业务,高升CDN基于SRS搭建其流媒体基础平台,其它还有赛维安讯、VeryCDN、VeryCloud、云博视等也将SRS应用到了自身的业务当中。各家视频云、云计算平台在源站的对接上也非常注重对SRS的支持。SRS作为纯国产的开源Server,在中国流媒体业界实属难能可贵。

观止云源站集群BMS(Bravo Media Server)是SRS的商业版,BMS在SRS基础上增强了11项大功能,新增了9个大功能

增项的11项大功能:



新增的9项大功能:





流媒体Server的话说来也不短,上述列举的目前市面上主流流媒体服务器中,有名副其实的先烈RED5,有生不逢时的CRTMPD,都未大规模商用就不过于讨论了。其中应用最为广泛莫属nginx-rtmp,以下是nginx-rtmp几个盛行于世的重要因素:

  • 2012年CDN业务开始极增长,随之直播需求也多了起来,彼时业界都还没有一套公认的特别满意的流媒体服务器;

  • Nginx是HTTP领域绝对的霸主,大家(尤其是CDN运维)对Nginx熟悉程度很高,便于上手维护;

  • 基于Nginx,直播点播使用一套服务器,这也极具诱惑力,一套管理起来总比多套要简单;

  • CDN是靠运维的行当,运维的信心都是长年运出来的,Nginx在图文上那么优秀,Nginx RTMP也差不了。



nginx-rtmp确实生来就自带光环外,性能也的确是高,比Crtmpd还要高。然而,时过境迁,随着互动直播、移动直播的强势兴起的大直播时代,选择nginx-rtmp到底是福还是祸?

下面小编将从协议支持、体系架构、核心功能支持、配置运维、性能、服务器日志、数据这七大维度将目前市面主流的流媒体Server做一个横向对比,供视频从业者根据自身业务场景特性择优选用。



1
网络协议对比

BMS支持HDS、DASH、RTMPE/S/T等协议的分发,这将支持更多业务应用场景,FLASH P2P的支持能够显著降低网络带宽成本。



2
体系架构对比

架构方面,较之于nginx-rtmp的16万行代码,SRS仅用了6.5万行代码就实现了比nginx-rtmp 多了230%的功能nginx-rtmp注释率为3%,而SRS是23.7%。由此可见SRS在体系架构上的轻,Simple。

观止云BMS在SRS的基础上新增了多进程支持、源站集群、动态配置、可追溯日志等方面能力。源站集群子系统打通了跨网跨地区的源站分布式部署难题;动态配置子系统从业务系统读取配置,依据更新机制动态更新配置,保证直播业务配置变化时依然不中断;端到端的可追溯日志及监控排错子系统将直播故障定位时间缩短到了分钟级别。



3
核心功能对比

核心功能方面,BMS支持了当期互动直播、移动直播急需的大规模直播流实时转码、大规模录制、秒级低延迟、HLS+、并发回源等其它所有流媒体系统不具备的功能。HLS+基于每个播放请求实现了流媒体的“虚拟连接 ”(UUID标识),在减小回源量、排错、防盗链、移动Web端低延迟等方面具有诸多优势。并发回源能够解决回源网络状况差、跨国传输丢包严重等方面能够显著提升回源质量。



4
配置运维对比

以下仅是流媒体众多配置之中几个常用例子,运维日常工作中,需要操作的配置数量更多。

(1)vhost配置

FMS

拷贝默认vhost目录:sudo cp -r conf/_defaultRoot_/_defaultVHost_ conf/_defaultRoot_/bravo.sina.com



nginx-rtmp

不支持



SRS/BMS

动态获取配置文件:vhost bravo.sina.com { }

结论:BMS动态获取配置最简单

(2)app配置

 FMS

拷贝默认app目录:cp applications/live applications/mylive -r



nginx-rtmp

修改配置文件,增加如下内容:application live {  live on; }



SRS/BMS

无需配置

结论:BMS无需配置,最简单

(3)http配置

在输出为hls、http-flv等基于http协议的直播流时,需要配置http服务

FMS

配置FMS内置的Apache服务器文件:Apache2.2/conf/httpd.conf

再修改如下字段:

<Location /hds-live>

    HttpStreamingEnabled true

    HttpStreamingLiveEventPath “../applications”

    HttpStreamingContentPath “../applications”

    HttpStreamingF4MMaxAge 2

    HttpStreamingBootstrapMaxAge 2

    HttpStreamingFragMaxAge -1

    Options -Indexes FollowSymLinks

</Location



nginx-rtmp

nginx本身就是一个http服务器,

修改其配置文件:

conf/nginx.conf

设置端口和根目录:

http {

    include       mime.types;

    default_type  application/octet-stream;

    sendfile        on;

    keepalive_timeout  65;

    server {

        listen       80;

        server_name  localhost;

        location /dash {

            root /tmp;

            add_header Cache-Control no-cache;

        }

    }

}



SRS/BMS

修改其配置文件:

conf/http.hls.conf

设置端口和根目录:

http_stream {

    enabled         on;

    listen          8080;

    dir             ./objs/nginx/html;

}

结论:nginx-rtmp需指定与app对应的ts文件存放目录,SRS/BMS会自动生成,更简单。

(4)推流、播放URL配置

RTMP直播时,各大服务器推流、播流URL均为:

rtmp://server_ip_or_dns/app/stream



用作HLS直播时,

FMS

推流域名:

rtmp://fms-ip-or-dns/app/stream?adbe-live-event=liveevent

播流域名:

http://fms-ip-or-dns/hds-live/app/_definst_/liveevent/stream.f4m



nginx-rtmp

推流域名:

rtmp://server_ip_or_dns/app/stream

播流域名:

http://server_ip_or_dns/app/stream.m3u8



SRS/BMS

同nginx-rtmp

结论:nginx-rtmp、SRS/BMS均简单,FMS较复杂。



5
性能

先说结论:

SRS单进程能支持9000并发,nginx-rtmp单进程最多支持3000个,单进程的性能SRS是nginx-rtmp的三倍。单进程性能SRS > nginx-rtmp > crtmpd > wowza > fms > RED5



再例举SRS性能如此高的几个原因:

1. st-load,这个是SRS能做到高性能的最重要的原因,一个st-load可以模拟2000+的客户端,如果没有st-load,如何知道系统的性能瓶颈在哪里?总不能打开3000个flash页面播放rtmp流吧?开启3000个ffmpeg来抓流?高性能不是想象和猜测出来的,而是反复测试、调试和改进出来的。

2. gperf/gprof性能,编译SRS时,就可以打开gcp或者gprof的性能分析选项,非常方便的拿到数据。缩短了改进和优化开发周期。

3. 引用计数的msgs避免内存拷贝。

4. 使用writev发送chunked包,避免消息到chunked包的内存拷贝。

5. mw(merged-write)技术,即一次发送多个消息。

6. 减少timeout recv,每个连接都是一个st-thread在服务。

7. fast buffer和cache。

8. vector还是list?vector!vector比list高10%性能。



6
服务器日志

日志是定位故障的唯一途径,定位故障才能快速排错。可以这么说,对于直播,10分钟的排错,谁都会觉得长。然而,当前的视频云或CDN,谁又能做到10分钟呢?

来看看日志吧。

FMS的日志是这样的,恕我愚钝,你能看得出什么信息么?

2015-03-24 12:23:58 3409 (s)2641173 Accepted a connection from IP:192.168.1.141, referrer:http://www.ossrs.net/players/srs_player/release/srs_player.swf?_version=1.23,pageurl: http://www.ossrs.net/players/srs_player.html?vhost=dev&stream=livestream&server=dev&port=1935-

702111234525315439     3130         3448         normal      livestream         –        –         rtmp://192.168.1.185:1935/live/livestream     rtmp://192.168.1.185:1935/live/livestream        –        flv     –        –        0       –        0       0         –        –    http://www.ossrs.net/players/srs_player.html?vhost=dev&stream=livestream&server=dev&port=1935    -1      -1.000000

crtmpd的日志详细,但我又愚钝,若是上千人在线,你又能看出什么有用的东西么?

/home/winlin/tools/crtmpserver.20130514.794/sources/thelib/src/netio/epoll/iohandlermanager.cpp:120Handlers count changed: 15->16 IOHT_TCP_CARRIER

/home/winlin/tools/crtmpserver.20130514.794/sources/thelib/src/netio/epoll/tcpacceptor.cpp:185Client connected: 192.168.1.141:54823 -> 192.168.1.173:1935

/home/winlin/tools/crtmpserver.20130514.794/sources/applications/appselector/src/rtmpappprotocolhandler.cpp:83Selected application: flvplayback (live)

/home/winlin/tools/crtmpserver.20130514.794/sources/thelib/src/application/baseclientapplication.cpp:246Protocol CTCP(17) <-> TCP(18) <-> [IR(19)] unregistered fromapplication: appselector

/home/winlin/tools/crtmpserver.20130514.794/sources/thelib/src/application/baseclientapplication.cpp:257Stream NR(5) with name “ registered to application `flvplayback` from protocolIR(19)

/home/winlin/tools/crtmpserver.20130514.794/sources/thelib/src/application/baseclientapplication.cpp:268Stream NR(5) with name “ unregistered from application `flvplayback` fromprotocol IR(19)

/home/winlin/tools/crtmpserver.20130514.794/sources/thelib/src/application/baseclientapplication.cpp:257Stream NR(6) with name “ registered to application `flvplayback` from protocolIR(19)

/home/winlin/tools/crtmpserver.20130514.794/sources/thelib/src/protocols/rtmp/basertmpappprotocolhandler.cpp:1043Play request for stream name `livestream`. Start: -2000; length: -1000

/home/winlin/tools/crtmpserver.20130514.794/sources/thelib/src/application/baseclientapplication.cpp:268Stream NR(6) with name “ unregistered from application `flvplayback` fromprotocol IR(19)

到了nginx-rtmp,日志总算有进步了,能按照连接区分了。只是可惜,nginx日志也就只能知道这个连接而已,这个连接在CDN多层网络中的路径,这个连接本身的网络状况等依然不知。

2015/03/2411:42:01 [info] 7992#0: *3 client connected ‘192.168.1.141’

2015/03/2411:42:01 [info] 7992#0: *3 connect: app=’live’ args=” flashver=’MAC17,0,0,134’swf_url=’http://www.ossrs.net/players/srs_player/release/srs_player.swf?_version=1.23’tc_url=’rtmp://192.168.1.173:1935/live’page_url=’http://www.ossrs.net/players/srs_player.html?vhost=dev&stream=livestream&server=dev&port=1935’acodecs=3575 vcodecs=252 object_encoding=3, client: 192.168.1.141, server:0.0.0.0:1935

2015/03/2411:42:01 [info] 7992#0: *3 createStream, client: 192.168.1.141, server:0.0.0.0:1935

2015/03/2411:42:01 [info] 7992#0: *3 play: name=’livestream’ args=” start=0 duration=0reset=0 silent=0, client: 192.168.1.141, server: 0.0.0.0:1935



在SRS,尤其是BMS身上,终于有了流媒体可追溯日志,能从播放连接追到对应的推流连接,打印出连并接的摘要信息,这也是观止云能将故障定位时间控制到分钟级别的原因。之前小编专门介绍过观止云可追溯日志,有兴趣可参考《可追溯日志:视频云时代的新运维大胸器》,此处简单看看可追溯日志运行方式:

播放流:rtmp://dev:1935/live/livestream 客户端显示ID能看到SrsIp,即服务器IP为192.168.1.107,由此知道是哪个边缘节点在提供该流的服务。SrsPid为12665,SrsId为114,所以去这个服务器上grep关键字“[12665] [114]”。







连续grep追踪,最终发现这是source_id=149 的编码器推上来的流ID。再去查149的日志,整个流的日志将快速呈现在眼前。Encoder => Origin => Edge => Player,流在观止云整体分发过程中的日志能够几分钟内找到。



7
数据

小编尚且不完全知晓,数据对于一个视频运营平台来说价值到底有多大。小编知道的,至少对于视频直播,依托于越实时的数据,越能够快速定位、解决部分用户故障问题;保障不同付费等级、不同终端、不同区域、不同内容等的观看体验;进行CDN计费数据对账;精准广告等等。

所以观止云BMS还是尽能力的提供了一些数据,而且是几乎实时的数据,上几张图:



可以看到实时在线观看人数,以及区域、运营商分布,观看流畅度,实时带宽负载等





可定位到某个具体用户,监控用户的终端环境(操作系统、浏览器、播放器版本),观看体验。



其它系统呢,对不起,小编没有见到过。

视频云直播中的关键帧(I帧)技术探秘

一.关键帧的痛点

在视频领域,电影、电视、数字视频等可视为随时间连续变换的许多张画面,而帧则指这些画面当中的每一张。如果把这些帧转换成图片文件,并原封不动的根据一个指定的格式连续摆放的话,就得到了一个视频文件。当然,这个文件有点类似电影的胶片。

不过如果按照如此的方式存储视频的话,文件势必会变得很大,而且其间有很多重复的数据。所以需要专门的算法对视频文件进行编码。对于视频的编码格式来讲,常见的就是H264。

一旦视频进行编码之后,得到的文件可以看做是连续的一组帧的集合,而这一组帧中的每一个都是有自己的类型的。帧的类型分为以下3种:

* Inter Frame(I帧)

* P-Frame(P帧)

* B-Frame(B帧)

其中只有I帧中的数据是可以自描述的,也就是说当我们获得I帧的数据之后,就可以直接解码出当前帧的图像,对于B帧和P帧来说需要找到对应的一个或者多个参考帧才能解码出来,见图一所示;




因此对于非I帧来说想要进行解码就需要多个参考帧进行计算,并得出最终的结果。由此引出了Group of Picture的概念。

对于P帧和B帧来说,他们所包含的内容可以理解为针对其参考帧的一个patch,也就是一个变化量,所以他们不用包含整个图像的信息,只要描述好与参考帧之间的变化关系即可。所以在字节大小方面,P帧和B帧要远远小于I帧的。这也是视频压缩能节省空间的一个原因所在。



二.GoP性能调优分析



Group of Picture(以下简称GoP)顾名思义就是有一组帧组成的一个序列。Wikipedia上给出的一个图简单的解释了GoP是怎么回事(见图二):


GoP由I帧开始,后面跟随者一组B帧和P帧,直到下一个I帧之前的帧为一个GoP。了解了GoP之后,就会发现播放器只有在拿到某个GoP中的I帧之后才能播放视频。对于GoP来说,编码器都是可以进行设置的,像OBS,ffmpeg等程序可以通过对应的设置和参数对视频的GoP进行设置。

那么引出了一个问题:GoP到底应该设置多大?那么GoP的大小到底有什么影响呢?

  1. GoP设置比较大时:

好处:由于B帧和P帧的字节大小会比I帧小很多,所以GoP越长,所包含的B帧和P帧越多,响应的压缩比也会更高,或者说同样的码率下,视频会更清晰一些。

坏处:对于视频直播来说,播放器连接到服务器的时间是不固定的,当播放器在GoP中间连接服务器,并获取了中间的B帧和P帧,这时播放器是无法对这些帧进行解码的,需要进行丢弃。所以会导致客户端的首屏播放时间变长(客户端需要等待一段时间才能看到图像)。

  2.  如果 GoP设置比较小时:

好处:由于GoP设置小可以降低I帧间隔时间,对于直播来说可以实现秒开的功能。

坏处:由于GoP时间比较短,会导致I帧的比例增高,压缩比降低。同样码率情况下视频的质量会有所下降。



三 .为什么我的HLS视频加载会慢?



HLS (HTTP Live Streaming),Apple的动态码率自适应技术。主要用于PC和Apple终端的音视频服务。HLS格式的视频分为两个部分的。首先,HLS会根据指定的切片时间和实际的GoP大小对视频进行切割,并生成.ts文件。其次,HLS会生成一个.m3u8文件来保存这些ts文件的索引。



HLS协议可以用来做点播,也可以用来做直播。HLS直播是对直播流实时进行格式转换,并切片出.ts文件,同时更新.m3u8文件。客户端通过间歇获取新的.m3u8文件来获取新的.ts文件的索引。HLS点播是通过预先转码好的视频进行切片,并生成一个完整的.m3u8文件,客户端通过获取.m3u8文件来得到视频的时长和各个.ts切片文件的索引。

对于HLS格式的直播来说,.m3u8文件会在生成完一个.ts文件之后才生成。所以对于HLS直播来说,刚开始推流时,到第一个.ts文件生成完毕之前是无法打开的。同理,HLS的延迟也是跟.ts文件切片时间相关的。也就是说HLS的ts文件切片时间为1秒的话,HLS直播的延迟最小为1秒。

当然对于播放端来讲,下载.m3u8文件,然后下载第一个.ts文件也是需要花费一点时间的,那么这个时间也会加在延迟中。

对于.ts文件的切割来讲,并不是告诉直播服务器指定1秒切一个.ts文件他就能保证1秒切一个.ts文件的。.ts文件的切割还是要根据直播视频的实际GoP大小来进行切割的。之前已经讲过,任何一个视频流在播放端需要能获取到完整的GoP才能播放,所以一个.ts文件所实际包含的时间是GoP的整数倍。

例如:当视频的GoP设置为1秒,.ts切片时间为2秒时,实际的.ts文件切片所包含的视频为2秒。当视频的GoP设置为5秒,.ts切片时间为2妙时,实际的.ts文件切片所包含的视频为5秒。

从上面两个例子不难发现,视频流的实际GoP对HLS切片的时间影响非常大。如果视频流的GoP大小设置不合适的话,那么HLS的切片时间就会变长,同时也会增加HLS的延迟。这个特性对于HLS直播来讲简直就是延迟杀手。如果推流上来的GoP为10秒的话,不要说切出来一个.ts文件就要10秒,同时下载一个.ts文件所花费的时间也会大大增加。

另外如果是HLS点播的话,流的GoP设置过大也会影响点播视频的加载时间。一般的一个720P的视频,如果切片时间为2秒的话,单个.ts文件也就是在百K字节上下。对于现有的网速来讲,下载这么一个.ts文件很快。但如果源视频的GoP很大,会导致第一个.ts文件所包含的视频时常变长(比如10秒),同时导致.ts文件的大小膨胀到接近1M字节上下。想想看,如果第一个.ts文件是1M字节的话,播放器下载这个.ts文件的时间会是多久。



四.为什么我的RTMP直播首屏渲染速度很慢?



RTMP是Real Time Messaging Protocol(实时消息传输协议)的首字母缩写。该协议基于TCP,是一个协议族,包括RTMP基本协议及RTMPT/RTMPS/RTMPE等多种变种。RTMP是一种设计用来进行实时数据通信的网络协议,主要用来在Flash/AIR平台和支持RTMP协议的流媒体/交互服务器之间进行音视频和数据通信。

对于RTMP协议的直播视频来说,它并不像HLS协议需要切.ts文件,它只是把视频流实时地进行转发即可。RTMP协议本身也会抽象出一个Packet的概念来封装H264编码中的帧,也就是一个Packet会包含1到多个帧,播放器以Packet为单位来进行解码。那么RTMP的问题在于客户端连接的时间点是否合适。

例如一个RTMP直播流的GoP设置为2秒,如果客户端接入时间刚好是第4秒,那么客户端会获取一个包含I帧的Packet,由于I帧是自描述的,所以客户端可以直接解码出该帧的画面并显示出来。但是当客户端的接入之间为第5秒,那么他会获得一个包含B帧或者P帧的Packet,由于客户端拿到的数据是一个不完整的GoP,所以客户端只好抛弃当前获取的Packet中视频的数据,而且只有当获取到包含下一个GoP的I帧的Packet时才能解码出图像。因此客户端会等待1秒才能播放出画面。

由此我们可以得出一个结论:GoP的大小会影响RTMP播放端的首帧加载时间。也就是说首帧加载时间最久为一个GoP的时间。当然,如何客户端运气够好的话,可以瞬间播放。

为了优化首帧加载时间,我们可以在流媒体服务器端增加一个缓存,把上一个GoP缓存在内存中。如果客户端接入的话,我们首先放出来的是上一个GoP。这样客户端接到的数据永远是一I帧开头的数据。

不过这种方案对于延迟要求比较高的场景下就不适合。毕竟GoP的缓存会增加一个延迟,具体延迟的时间也是跟GoP大小相关的。如果要实时性,那么GoP缓存并不能很好的解决问题,只能通过减少关键帧间隔的方式来进行调优了。



五.结论



在视频直播和点播盛行的年代,对于GoP大小的取舍还是需要看具体应用场景。对于直播来讲,对延迟要求敏感的应用来说,1~2秒的GoP大小还是比较合适的,至于GoP缓存来讲,还是不用为好。如果是对延迟要求不敏感,对首屏播放时间很敏感的应用,GoP还是1~2秒最为合适,GoP缓存应该是必备的。另外直播使用HLS的话,延迟是绝对PK不过RTMP的。

对于点播的应用来说,视频加载速度是个硬指标,如果不是HLS格式的话,GoP大小适当选大一点可以降低视频文件大小,提高视频打开速度。HLS格式的话,还是推荐在2秒左右,否则很影响视频打开速度的。

其实视频直播技术的挑战很多,这次分享的只是其中一小部分,也是迅达云SpeedyCloud研发团队的经验总结,希望能够和大家多交流,一起为技术社区发展做些有益的事情。



六.Q&A



问题1:求推荐视频直播的知识资源,关于rmtp、h264编码的更多知识。大量视频文件存储服务器技术方案有哪些?

这方面的内容,可以通过翻阅wikipedia,Google来获取想要的知识。另外看一些开源项目的文档也会有所帮助。比如Nginx-RTMP-Module,Simple-rtmp-server,ffmpeg



问题2:视频直播这块有没有开源项目可以来练手的?

上面说到了Nginx-rtmp,SRS,FFMPEG



问题3:nginx 的rtmp模块,可以配置gop缓存时间吗?

nginx-rtmp是没有GoP Cache的。Simple-RTMP-Server是有的。



问题4:求现在创业公司如何快速搭建自己的直播平台,是自研还是使用第三方平台,有哪些第三方平台可以推荐?

搭建直播平台的话,涉及的东西会很多,一般都是自研一部分,外包一部分。



问题5:老师说到B侦和P侦需要参考侦才能解码,但在GoP的那张图中没有看到参考侦呀?

最前面和最后的两个橘黄色的是I帧。另外参考不一定是I帧,前后的B帧和P帧都可以做参考



问题6:ffmepg里,哪个选项是配置 x264的 gop的?

-g参数可以设置gop长度,单位是帧。



问题7:就rtmpserver来说,哪些server 使用者更多些?

这个看应用场景了,如果是自己用,Nginx-rtmp比较容易一些,如果是做CDN的话,simple-rtmp-server是个比较好的选择。
